Con 1,134 metros de altitud y más de 700 mil habitantes en su zona metropolitana, Torreón exige vialidades diseñadas para soportar el tránsito pesado del corredor industrial y las temperaturas extremas del desierto de Chihuahua, que en verano superan los 40 grados. El estudio CBR (California Bearing Ratio) determina la resistencia al esfuerzo cortante de las terracerías y la subrasante, un parámetro indispensable para calcular los espesores de carpeta asfáltica y base granular. En Torreón, los suelos aluviales del lecho del Nazas presentan variaciones importantes de granulometría y plasticidad que solo un ensayo CBR bien ejecutado puede cuantificar. El equipo técnico realiza pruebas de compactación previas con ensayos Proctor para replicar las condiciones de obra, y verifica la homogeneidad del tendido mediante densidad cono de arena en campo.
Un CBR de 5% en la subrasante de Torreón puede duplicar el espesor de carpeta necesario comparado con un suelo de 10%, por eso el ensayo define el costo real del pavimento.

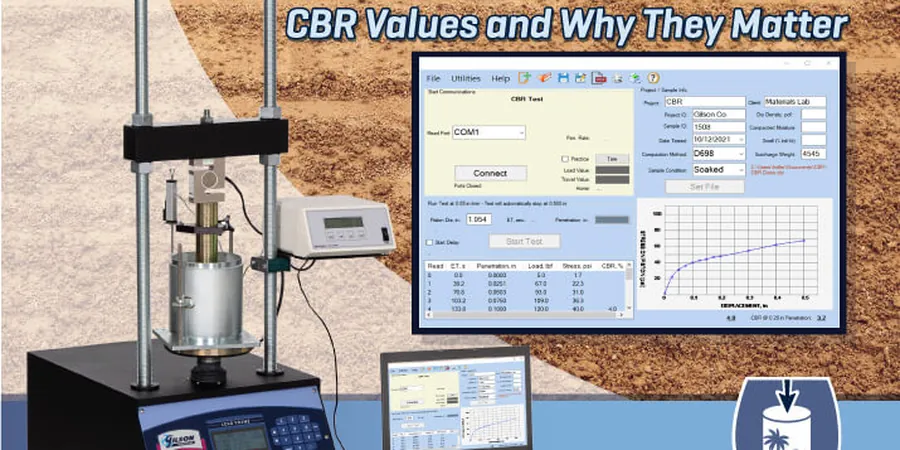

Metodología y alcance
Consideraciones locales
El clima de la Comarca Lagunera castiga los pavimentos de manera cíclica: calor seco extremo que reseca y agrieta la carpeta, seguido de tormentas convectivas que en menos de una hora descargan la precipitación de todo un mes. Un estudio CBR mal interpretado o ejecutado sobre muestras no representativas puede subestimar la expansión de los limos arcillosos presentes en colonias del oriente de Torreón, donde el nivel freático somero del acuífero Principal-Región Lagunera mantiene la subrasante húmeda incluso en temporada de estiaje. Si el ensayo de CBR se salta la etapa de saturación, el valor obtenido no refleja la condición de servicio y el pavimento falla prematuramente con roderas y agrietamiento tipo piel de cocodrilo. La inversión en un ensayo completo, siguiendo al pie de la letra la norma SCT, protege contra sobrecostos de reconstrucción que fácilmente triplican el presupuesto original de pavimentación.
Normativa aplicable
N-CMT-1-01/18 (SCT) - Materiales para Terracerías y Cuerpos de Terraplén, N-CMT-1-03/18 (SCT) - Materiales para Subrasante, ASTM D1883-21 - Standard Test Method for California Bearing Ratio (CBR) of Laboratory-Compacted Soils, AASHTO T-193 - Método de ensayo para CBR de suelos compactados en laboratorio
Servicios técnicos asociados
CBR de laboratorio para diseño de pavimentos
Ensayamos tres probetas compactadas con energía variable para trazar la curva de compactación y determinar el CBR de proyecto al porcentaje de compactación exigido por la SCT. Incluye medición de expansión durante saturación y correlación con la clasificación AASHTO del suelo.
CBR inalterado sobre subrasante existente
Extracción de muestras cúbicas inalteradas en campo para evaluar la capacidad de soporte real de la subrasante sin remoldeo. Ideal para proyectos de rehabilitación de pavimentos en avenidas consolidadas de Torreón donde no se remueve todo el material.
Perfil de soporte para terracerías y capas granulares
Evaluación del CBR de las capas de terraplén, subyacente y cuerpo de terraplén según los lineamientos de la N-CMT-1-01/18. El informe incluye la memoria de cálculo de espesores equivalentes para pavimento flexible o rígido.
Parámetros típicos
Preguntas frecuentes
¿Cuál es el costo de un estudio CBR para diseño vial en Torreón?
El precio de un ensayo CBR completo (3 probetas con compactación, saturación y penetración) oscila entre MX$1.430 y MX$2.300, dependiendo de la cantidad de puntos a evaluar y si se requiere también el Proctor de referencia o la clasificación granulométrica del material. Para un kilómetro de vialidad normalmente se solicitan al menos 3 puntos de sondeo, por lo que el costo total del estudio varía según la longitud y la estratigrafía del terreno.
¿Qué diferencia hay entre un CBR de laboratorio y uno in situ?
El CBR de laboratorio se realiza sobre probetas compactadas con humedad y energía controladas, mientras que el CBR in situ mide la capacidad de soporte directamente sobre la subrasante sin alterar la estructura del suelo. En Torreón, el primero se usa para diseño de pavimentos nuevos porque permite simular la condición saturada más crítica; el segundo se aplica en rehabilitaciones para conocer el estado real de la subrasante después de años de servicio.
¿Por qué es necesario saturar la muestra durante 96 horas?
La saturación de 96 horas con sobrecarga simula la condición más desfavorable que enfrentará el pavimento en Torreón durante las lluvias intensas de verano, cuando el agua infiltrada satura la subrasante. Un suelo fino puede perder hasta la mitad de su resistencia al pasar de condición seca a saturada. La norma SCT exige este procedimiento justamente para que el diseño del espesor de pavimento contemple el peor escenario y no falle prematuramente.
