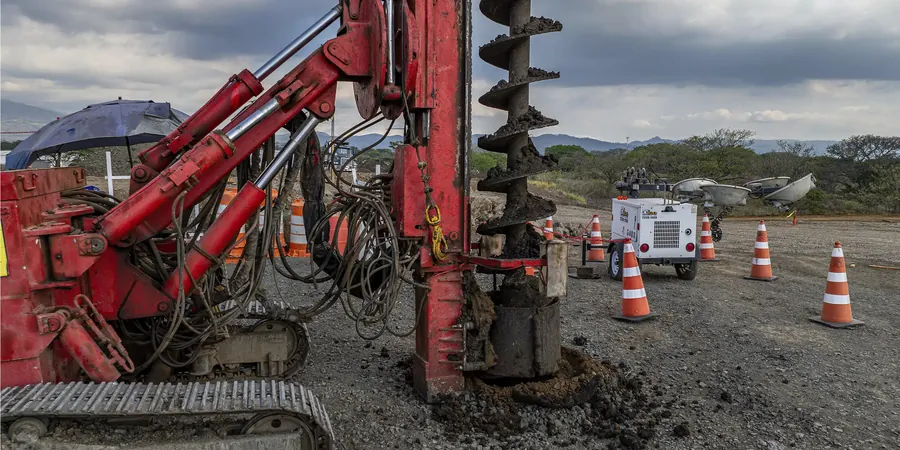

En un predio cerca del Blvd. Independencia, una nave industrial de 15 metros de altura mostró asentamientos diferenciales antes de colocar la estructura metálica. El suelo debajo era una mezcla de limos arenosos y arcillas de baja plasticidad, típicos en la Comarca Lagunera. Compactar con métodos tradicionales no era suficiente. En ese caso, el diseño de columnas de grava fue la ruta lógica. La grava angular de bancos como el de La Partida, bien graduada, se compacta en el terreno mediante un vibrador de aguja, desplazando el suelo blando y formando un refuerzo vertical. En Torreón, donde la sismicidad es baja pero la subsidencia regional por extracción de agua es real, el control de deformaciones a largo plazo pesa tanto como la capacidad de carga. Antes de llegar a esta solución, siempre revisamos los resultados de un ensayo CPT para definir la potencia exacta del estrato compresible.
La columna de grava bien diseñada traslada las cargas al estrato firme, pero su función real es confinar el suelo blando circundante.
Metodología y alcance
Consideraciones locales
Entre el sector norte, sobre suelos más cementados del caliche, y el sur de Torreón, donde dominan los sedimentos lacustres de la antigua Laguna de Mayrán, la respuesta del subsuelo es radicalmente distinta. El riesgo mayor al sur es el asentamiento total y diferencial: una columna mal confinada en un limo muy suave puede fallar por bulbo insuficiente o por punzonamiento del material inerte. Al norte, el riesgo es el rechazo del vibrador antes de alcanzar la profundidad de diseño. Para mitigarlo, el estudio geotécnico previo debe incluir sondeos con determinación de la resistencia al corte no drenada y perfiles de velocidad de onda de corte. La subsidencia regional en Torreón, documentada por el INEGI y estudios de la CNA, añade una componente de deformación regional que obliga a diseñar con un factor de seguridad adicional en el cálculo de asentamientos a 50 años.
Normativa aplicable
ASTM D5092-15 (Standard Practice for Design and Installation of Groundwater Monitoring Wells, aplicable a la función drenante de columnas), FHWA-NHI-10-016 (Ground Improvement Methods, Vol. I, vibrocompaction y stone columns), Manual de Diseño de Cimentaciones Profundas de la CFE (2008, aplicable a la interacción suelo-columna), Eurocode 7 (EN 1997-1:2004, Sección 5: Ground Improvement, referencia internacional para el diseño por estados límite)
Servicios técnicos asociados
Diseño Geotécnico de Malla de Columnas
Definimos el diámetro, la separación y la profundidad de las columnas con base en las cargas de la estructura y la estratigrafía local. Empleamos métodos analíticos como Priebe y modelos de elementos finitos para predecir asentamientos.
Control de Calidad de Instalación
Supervisamos en campo la vibrosustitución. Registramos la profundidad, el amperaje del vibrador y el consumo de grava por columna. Realizamos pruebas de carga estática en columnas aisladas para validar el factor de mejora.
Auscultación Post-Construcción
Instalamos celdas de asentamiento y piezómetros para monitorear la consolidación del suelo mejorado. Verificamos que el drenaje vertical funcione y que los asentamientos residuales estén dentro de lo proyectado.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta diseñar e instalar columnas de grava en Torreón?
El rango de inversión para el diseño y la instalación de columnas de grava en Torreón va de MX$11,640 a MX$39,750, dependiendo de la profundidad de las columnas, el número de puntos y la accesibilidad del predio. Este rango contempla el diseño geotécnico, la movilización del vibrador y el suministro de grava controlada.
¿Qué ventaja tiene la columna de grava sobre una sustitución masiva de suelo en la Comarca Lagunera?
La sustitución masiva implica excavar, acarrear y disponer el material blando, lo cual es costoso y lento en terrenos extensos. La columna de grava mejora el suelo in situ, reduce el volumen de acarreo y acelera la consolidación porque actúa como un dren vertical. En suelos limosos de Torreón, esta aceleración es clave para cumplir con los tiempos de obra.
¿Se pueden usar columnas de grava bajo una losa de cimentación en una zona con nivel freático alto?
Sí, es una de sus mejores aplicaciones. La vibrosustitución compacta la grava y desplaza el agua. La columna funciona como un camino preferencial de drenaje, disipando el exceso de presión de poros. En la zona de la antigua Laguna de Mayrán, donde el nivel freático fluctúa, las columnas ayudan a estabilizar la losa y a reducir los asentamientos diferenciales.
