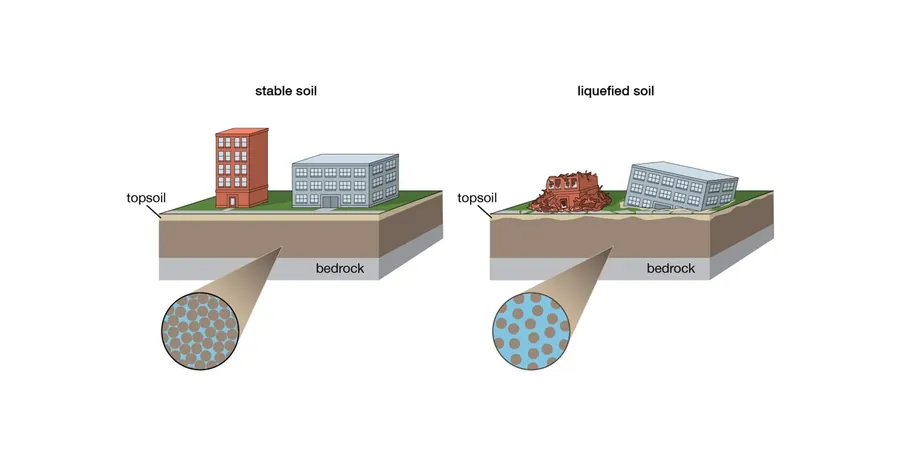

La Norma Técnica Complementaria para Diseño por Sismo de la Ciudad de México, frecuentemente usada como referencia en el país, establece la obligatoriedad de evaluar el potencial de licuefacción en depósitos de arena saturada con profundidad menor a 20 m y nivel freático superficial. En Torreón, aunque la distancia al epicentro de sismos como el de 2011 en la Sierra de Zihuatanejo es considerable, los suelos de la Comarca Lagunera presentan características que no permiten descartar el fenómeno a priori. Las arenas finas del antiguo lecho lacustre, combinadas con el ascenso freático en ciertas colonias, configuran un escenario que exige un análisis de licuefacción de suelos detallado. Para caracterizar la resistencia a la penetración, el equipo técnico integra el ensayo SPT como método base in situ, correlacionando los valores N con la granulometría para aplicar metodologías semiempíricas como la de Youd e Idriss (2001). La experiencia en mecánica de suelos de la región indica que omitir esta evaluación puede subestimar asentamientos diferenciales en estructuras sobre zapatas corridas.
El potencial de licuefacción en la Comarca Lagunera depende más del nivel freático y la compacidad de la arena que de la magnitud sísmica lejana.
Metodología y alcance
Consideraciones locales
Un caso representativo se observó durante la cimentación de una nave industrial en el corredor Mieleras, al sur de Torreón. Aunque la estructura no superaba los 15 metros de altura, el estudio preliminar detectó lentes de arena limosa saturada a 4 metros de profundidad, justo debajo del bulbo de presiones de las zapatas. El cliente inicialmente consideró innecesario el análisis de licuefacción de suelos dado que Torreón no es una ciudad de alta sismicidad percibida. El análisis granulométrico y los ensayos de penetración estándar revelaron un factor de seguridad menor a 1.0 para un sismo de diseño de 7.0 Mw a 150 km de distancia. La condición se agravaba por el bombeo intermitente de agua en predios vecinos. La omisión de este estudio habría implicado el riesgo de asentamientos súbitos por relicuefacción post-sísmica, con la consecuente inclinación de la estructura y la ruptura de las conexiones de servicios. La solución pasó por rediseñar la cimentación con una losa rigidizada y un programa de densificación previa mediante vibrocompactación superficial.
Normativa aplicable
NTC-Sismo (CDMX, 2020): Sección de Licuefacción, ASTM D1586-18: Standard Test Method for SPT, Youd et al. (2001): Summary of NCEER/NSF Workshop on Liquefaction Resistance, CFE MDOC 2015: Sección de Licuefacción
Servicios técnicos asociados
Evaluación del Potencial de Licuefacción (SPT-Based)
Cálculo del Factor de Seguridad contra Licuefacción (FSL) y el Índice de Potencial de Licuefacción (LPI) utilizando correlaciones de NCEER/NSF (Youd-Idriss 2001). Incluye la corrección por sobrecarga y contenido de finos a partir de sondeos SPT ejecutados en el predio.
Perfilaje Sísmico y Estimación de Asentamientos
Combinación de ensayos de velocidad de onda de corte (Vs) con análisis de licuefacción para estimar desplazamientos verticales post-sísmicos. Aplicable en zonas con alto contenido de limos arenosos no plásticos típicos del suroeste de Torreón.
Parámetros típicos
Preguntas frecuentes
¿Es realmente necesario el análisis de licuefacción en Torreón si los epicentros están lejos?
Sí, porque la licuefacción depende de las condiciones locales del suelo (arena fina saturada y suelta) y de la duración del movimiento sísmico, no solo de la distancia al epicentro. La Comarca Lagunera tiene depósitos de arena susceptibles que pueden licuarse con sismos de magnitud moderada a intermedia.
¿Qué metodología aplican para calcular el factor de seguridad?
Aplicamos la metodología semiempírica de Youd e Idriss (2001), que correlaciona el número de golpes del SPT corregido (N1)60cs con la razón de resistencia cíclica (CRR). Los resultados se ajustan con la magnitud de diseño y el contenido de finos del suelo.
¿Cuánto cuesta un estudio de licuefacción en Torreón?
El presupuesto para un análisis de licuefacción de suelos en Torreón oscila entre MX$17.230 y MX$36.530, dependiendo de la cantidad de sondeos necesarios y la profundidad del perfil a evaluar.
¿Qué sucede si el suelo da un potencial de licuefacción alto?
Si el análisis indica un factor de seguridad menor al requerido, se diseñan medidas de mitigación como densificación dinámica, columnas de grava o sobrecarga previa, o se modifica la cimentación para reducir asentamientos diferenciales.
