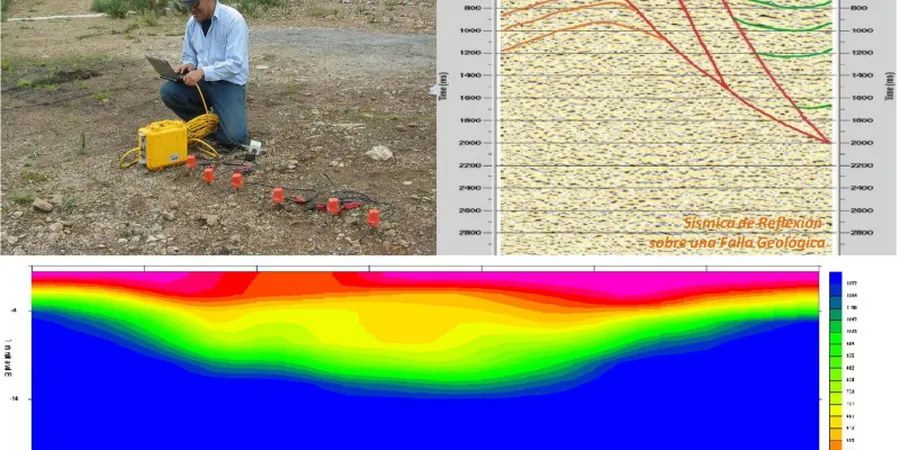

La normativa sísmica de la CFE 2015, aplicable en la Comarca Lagunera, establece la necesidad de clasificar el subsuelo para el diseño de cimentaciones. En Torreón, donde la geología combina sedimentos lacustres de la antigua Laguna de Mayrán con abanicos aluviales del Río Nazas, la tomografía sísmica de refracción y reflexión aporta datos que los métodos directos no alcanzan. Un perfil de velocidad de ondas P y S sobre la Avenida Juárez no se parece en nada a uno ejecutado cerca del lecho seco del Nazas; las variaciones laterales son bruscas. Realizamos levantamientos con tendidos de 24 a 48 geófonos y fuente de impacto o explosiva según la profundidad objetivo, generando tomogramas que revelan contactos entre arcillas expansivas, lentes de arena saturada y el basamento rocoso. Para obra civil en sectores como Torreón Jardín o Residencial Campestre, complementamos la información con un ensayo de MASW que mejora la resolución de la Vs30, parámetro crítico para el espectro de diseño sísmico.
En la Comarca Lagunera, la tomografía sísmica distingue los sedimentos lacustres de los aluviales: un perfil de velocidad mal interpretado puede duplicar el costo de cimentación.
Metodología y alcance
Consideraciones locales
Torreón se asienta sobre la cuenca endorreica de la Laguna de Mayrán, una depresión rellenada por sedimentos finos con nivel freático somero —entre 3 y 15 metros de profundidad según la colonia— que amplifica las ondas sísmicas. La zonificación geotécnica de la CFE clasifica gran parte de la mancha urbana como Zona II o III, lo que implica periodos dominantes largos y riesgo de resonancia en edificaciones de mediana altura. Omitir una tomografía sísmica de refracción en obra nueva o ampliación industrial puede derivar en espectros de diseño subestimados, asentamientos diferenciales por compactación dinámica de arenas sueltas y daño estructural ante un sismo con epicentro en la Sierra de Parras. El estudio geofísico identifica la profundidad del basamento rígido —clave para cimentaciones profundas— y detecta oquedades o zonas de baja velocidad asociadas a suelos colapsables. En naves industriales del corredor Mieleras, este dato define si se requiere una losa postensada o basta con zapatas corridas rigidizadas.
Normativa aplicable
CFE Mecánica de Suelos 2015 – Sección B.2.1 Métodos geofísicos, ASTM D5777-18: Standard Guide for Using the Seismic Refraction Method, Reglamento de Construcción de Torreón – Normas Técnicas Complementarias para Diseño por Sismo, Manual de Diseño de Obras Civiles de CFE – Diseño por Sismo 2015
Servicios técnicos asociados
Refracción sísmica para cimentaciones
Líneas sísmicas de 46 a 69 metros para definir el espesor de sedimentos compresibles, la profundidad del rechazo ingenieril (Vp > 1200 m/s) y el módulo de elasticidad dinámico. Aplicable en edificación habitacional vertical, centros comerciales y naves industriales.
Tomografía de reflexión somera
Perfilado de alta resolución con intervalo de muestreo reducido, orientado a detectar paleocanales del Río Nazas, lentes de arena saturada y contactos entre la arcilla lacustre y los abanicos aluviales. Útil en estudios de riesgo de licuefacción y diseño de drenaje profundo.
Prospección combinada con MASW
Arreglo de geófonos de baja frecuencia para obtener la curva de dispersión de ondas Rayleigh y el perfil Vs30. Se entrega la clasificación sísmica del sitio conforme a la CFE 2015 y el valor de periodo dominante del suelo, complementario a la tomografía de refracción.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre refracción y reflexión sísmica para un estudio en Torreón?
La refracción sísmica mapea capas donde la velocidad de ondas P aumenta con la profundidad; es la técnica estándar para encontrar el basamento ingenieril bajo los sedimentos lacustres. La reflexión capta contrastes de impedancia sin requerir que la velocidad crezca en profundidad, permitiendo detectar lentes de arena o paleocanales dentro de la secuencia arcillosa. En Torreón usamos ambas según el objetivo: refracción para cimentación, reflexión para detalle estratigráfico.
¿Cuánto cuesta un estudio de tomografía sísmica en Torreón?
El costo varía según la longitud del tendido, el número de líneas y la fuente de energía requerida. En la zona metropolitana de Torreón, los estudios de tomografía sísmica oscilan entre MX$19,220 y MX$42,640 para configuraciones típicas de 2 a 4 líneas con martillo de impacto. Proyectos que requieren fuente explosiva o perfiles de reflexión de alta resolución se cotizan de forma personalizada.
¿Qué tipo de fuente sísmica utilizan en zonas urbanas de Torreón?
En colonias como Centro, Campestre la Rosita o Ampliación Los Ángeles empleamos martillo de impacto instrumentado de 8 a 16 kg sobre placa metálica, que genera energía suficiente para alcanzar 30-40 metros de profundidad sin riesgo para estructuras aledañas. En terrenos abiertos del corredor industrial Mieleras o cerca del periférico Raúl López Sánchez, donde se requiere mayor penetración, utilizamos fuente explosiva controlada con cargas pequeñas, cumpliendo los protocolos de seguridad de la SEDENA.
¿Cómo se correlacionan los resultados de tomografía sísmica con los sondeos SPT?
El tomograma de velocidad de ondas P y S se calibra con al menos un sondeo mecánico cercano a la línea sísmica. La velocidad de onda de corte (Vs) se correlaciona con el número de golpes SPT mediante ecuaciones empíricas como las de Imai y Tonouchi, ajustadas a los suelos de la Comarca Lagunera. Esto permite extender lateralmente la información puntual del sondeo, generando secciones geotécnicas continuas que reducen la incertidumbre en el diseño de cimentación.
